产品详情

功能简介：

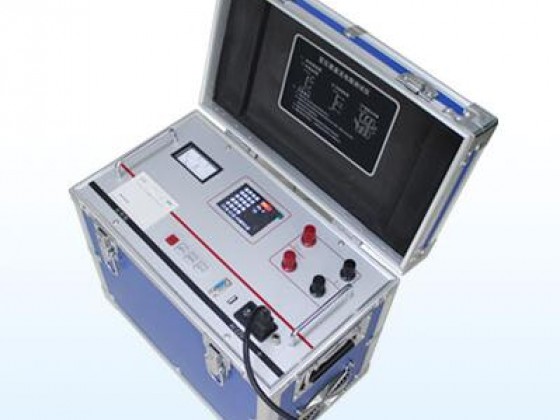

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，武汉凯迪正大电气有限公司结合客户需求开发了直流电阻快速测试仪(以下简称直阻仪)。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

功能特点：

1、可稳定输出40A直流电流，测试快速、稳定

 2、大容量CPU可存储255组测量结果

 3、大屏幕液晶显示，全中文菜单引导操作,直观简单

 4、本直流电阻快速测试仪具有自动放电和放电指示功能，减少误操作，保证设备人员安全

 5、输出电流大重量轻，立式机箱，现场使用方便

 6、自带面板式微型打印机，可汉化打印测量结果

 7、存储结果可查阅、打印

技术参数：

1、测试电流：2.5A，5A，10A，20A，40A

 2、测量范围2.5A：10mΩ～8Ω

            5A：　1mΩ～4Ω

            10A： 1mΩ～2Ω

            20A： 1mΩ～1Ω

            40A： 1mΩ～500mΩ

 3、测量准确度 ±0.2%(满量程)

 4、数据存储 255个

 5、液晶显示器：电阻显示为4 1/2位

 6、最大分辨率：0.1μΩ

 7、电源：AC220V±22V，50Hz±2 Hz 保险管5A

 8、最大功耗：420W（测试电流为20A时）

 9、工作温度：0℃～40℃ 相对湿度：≤80%
